Espectro de Banda Base OFDM Multiportadora
Espectro de Banda Base OFDM Multiportadora

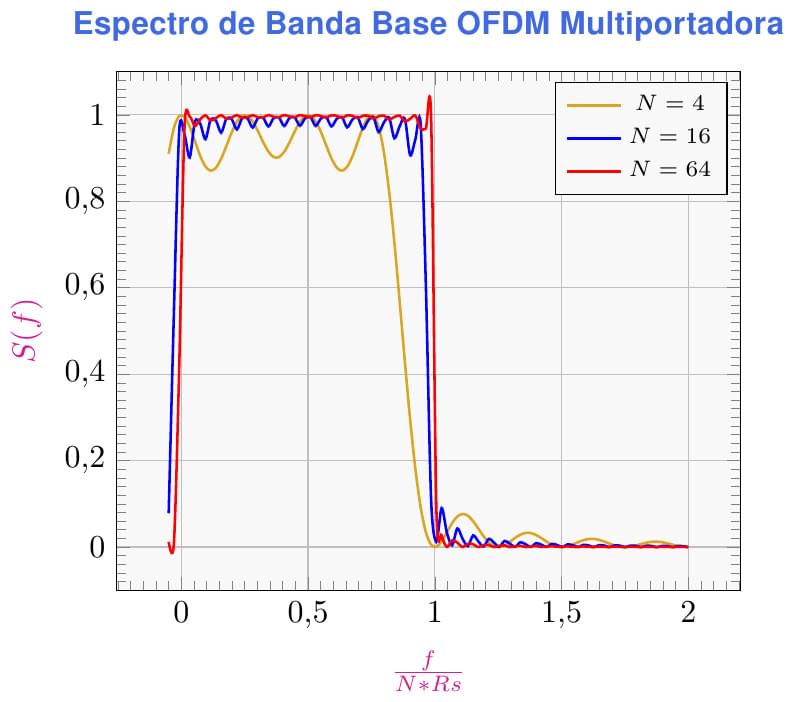

La siguiente codificación LaTeX corresponde al gráfico de los espectros de OFDM (Multiplexado por División en Frecuencia Ortogonal) en banda base de sistemas que tienen 4, 16 y 64 subportadoras, respectivamente, dentro de un mismo ancho de banda, basándose siempre en que las distribuciones espectrales de potencia o espectros de las portadoras individuales que llevan algún tipo de modulación digital (ASK, PSK o QAM de M-niveles) es la función sinc(x) que se define en el listado, elevada al cuadrado, lo que origina la función ofdm(x). La "Sección colores de etiquetas" define los colores de las etiquetas del título del gráfico, los títulos de los ejes y el color de fondo del gráfico. En la "Sección de sumas de portadoras" se usa la orden \pgfplotsinvokeforeach{} en tres ocasiones para calcular la suma de todas las funciones que forma el espectro superpuesto para 4, 16 y 64 subportadoras cuyas curvas se representan en colores Goldenrod, Blue (azul) y Red (rojo). Para evitar las distorsiones de los gráficos, los límites se han cambiado desde -0.05 hasta 2. El eje horizontal representa la fracción normalizada f/(N*Rs), donde Rs es la velocidad de símbolos OFDM transmitidos y N la cantidad de portadoras, versus S(f) que representa la potencia normalizada. Esta figura se basa en la figura de la página 643, del texto "Digital Modulation Techniques, Second Edition", de Fuqin Xiong, editado por Artech House, Inc.
Ramón Jaramillo
Espectro de OFDM
Espectro de OFDM

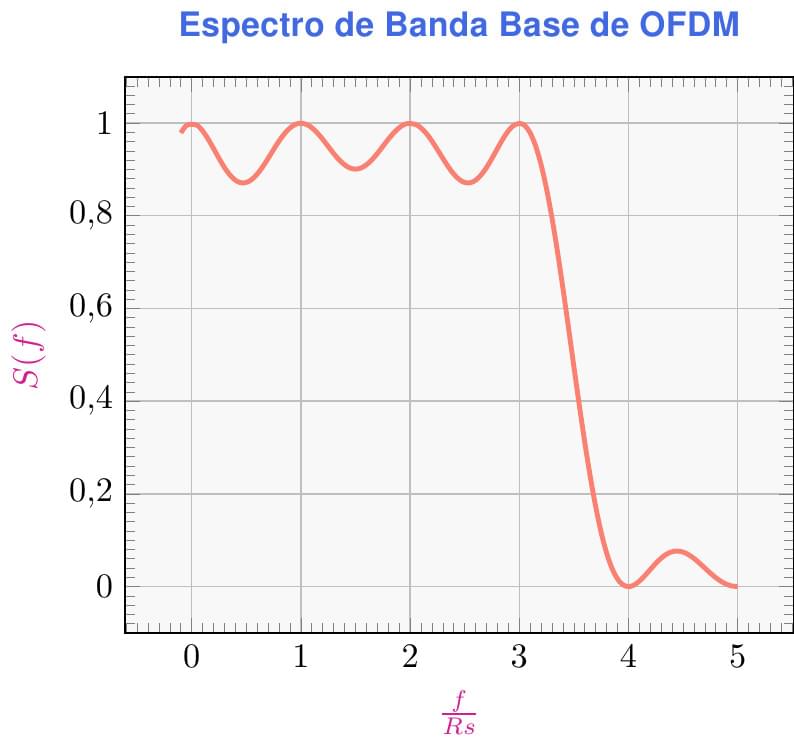

La rutina que les presento, muestra el gráfico real de la distribución de potencia espectral o, simplemente, espectro en potencia, de una señal en banda base de OFDM (Orthogonal Frequency Division Multiplexing, Multiplexado por división de frecuencias ortogonales) que consiste en la suma de 4 señales senoidales portadoras moduladas en algún tipo de técnica digital como ASK, PSK, QAM o cualquiera de sus variantes (de M niveles todas ellas). El espectro de cada señal portadora es la función sinc(x), que se define en el listado, elevada al cuadrado, de la que proviene la función ofdm(x) también definida allí. Esta rutina corrige el ejemplo titulado "Espectro de OFDM" (publicado en https://www.overleaf.com/articles/espectro-de-ofdm/xxcsbsjjtbcb) En la "Sección de sumas de portadoras" se usa la orden \pgfplotsinvokeforeach{0,...,3} para calcular la suma de los espectros de las 4 portadoras moduladas. Para evitar las distorsiones de los gráficos, los límites se han cambiado desde -0.1 hasta 5. La curva en color "Salmon", representa la suma de todos los espectros individuales. El eje horizontal representa la fracción f/Rs, donde Rs es la velocidad de símbolos OFDM transmitidos versus S(f) que representa la potencia normalizada al valor de 1. El gráfico está basado en el mostrado en la página 642 del texto "Digital Modulation Techniques, 2nd Edition" de la editorial Artech House, Inc. de Fuqin Xiong.
Ramón Jaramillo
Getting psfrag to work in pdflatex
Getting psfrag to work in pdflatex
An example using the pstool package to get \psfrag commands working with .eps images in pdflatex. There's a caveat; after the initial compile, if you add more \psfrag or change the replacements, it doesn't auto-update the replacements in the PDF output on Overleaf unless you do a recompile from scratch, or the .eps file itself is updated.
LianTze Lim
Resume Template for Software Engineer
Resume Template for Software Engineer
This is a customized resume template for software engineering positions derived from Curriculum Vitae (moderncv) template.
Shawn Pan
An example of Gantt Chart in Overleaf
An example of Gantt Chart in Overleaf
This is a direct copy of the codes in section 2.9 of the pgfgantt package documentation (See page 45) except the color setting. Alone with this one, this examples shows how to make Gantt charts for project planning in LaTeX with the pgfgantt package. They are from the package documentation. The pgfgantt package provides many useful macros for generating the calendar for the Gantt chart for either absolute or relative dates. It also provides macros for grouping and linking tasks, and for full control over the styling of the chart.
Wangyan Li
Chicago Style polyglossia xelatex Hebrew/English
Chicago Style polyglossia xelatex Hebrew/English
Chicago style history paper, bilingual.
Brandon Payne
Multiplexor dual 74VHC153
Multiplexor dual 74VHC153
Este esquema representa un circuito integrado de tecnología CMOS 74VHC153 que representa dos multiplexores con las siguientes características: Dos entradas de habilitación de cada mitad, denominadas Ea y Eb Dos entradas de direccionamiento comunes Sa y Sb Dos salidas (1 por cada multiplexor) Cuatro entradas de datos (Ina e Inb) por cada multiplexor Este esquema ha sido tomado y adaptado de la hoja de especificaciones loclizada en http://www.fairchildsemi.com/datasheets/74/74VHC153.pdf
Ramón
Circuito MC14071B
Circuito MC14071B
El diagrama presenta la disposición de transistores MOSFET en un circuito de tecnología CMOS MC14071B que contiene cuatro compuertas lógicas del tipo OR (O), de las cuales se muestra una. Este esquema ha sido tomado del documento localizado en http://www.onsemi.com/pub_link/Collateral/MC14001B-D.PDF de ON Semiconductor que presenta los datos de este y otros circuitos lógicos y se ejecuta con la versión 0.6 del paquete Circuitikz.
Ramón
